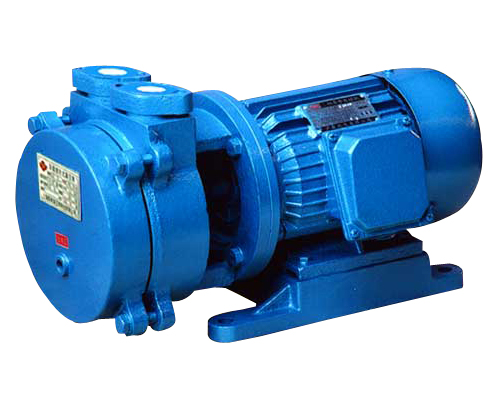

SK悬臂水环真空�
日期�2011-12-03 08:48:51来源� 点击�1972阅读
产品概论�
SK悬臂水环真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。吸入气体中允许含有少量液体。该泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业，还特别适合作大型水泵引水用。由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。SK悬臂水环真空泵主要特点为：机泵同轴、结构紧凑、维修方便、叶轮材质�
特点与用途：
工作原理�
该泵为悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体�2）内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环�3），水环上部与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮片间形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转的过程中，水环内表面逐渐与轮毂靠近，叶片间的空间体积逐渐减小，叶片间的气体被压缩而排出�
如此，叶轮每旋转一周，叶片间的空间积就改变一次，每个叶片间的水便活塞一样往复一次，泵就连续不断的抽吸气体�
由于在工作中，水会发热，同时一部分水和气体一块排起，所以泵在工作中，必须不断的供给冷水，以冷却和补充泵内消耗的水�
当泵排出的气体是废气时，在排气端可接一水箱，废气和带出的一部分水排入水箱后，气体再由水箱的排气管排出，而水就落入水箱的底部经回水管再回到泵内使用。如果水循环时间长了水便发热，这时再从水箱供水处供给一定能量的冷水�
使用范围�
主轴转速： 2900 r/min ( � / �)
最大气量： 0.15~1.5 m3/min (立方 /�)
极限压强： -0.094 MPa (� �)
大气压力： 760 mmHg (毫米汞柱)
电机功率： 0.55~4.0 Kw (� �)
泵耗水量： 4~12 l/min (�/�)
注：
1、表内数值是在下列条件下得出�
�1）进水温�15℃（2）吸入气体温�20℃（3）气体相对湿�70%
2．表内性能指标偏差±5%
3．水耗量在接近极限真空时可高于以上数值�
性能参数�
| 编码 |
型号 |
抽气� |
极限压力 |
功率 |
转� |
连接管径mm |
耗水� |
外壳 |
含税� |
| m3/min |
Mpa |
kw |
r/min |
进口 |
出口 |
L/min |
材质 |
�/� |
| 92280-001 |
SK-0.15 |
0.15 |
-.094 |
0.75 |
2850 |
G1“ |
G1” |
0.3~0.5 |
铸铁 |
1330 |
| 92280-002 |
SK-0.4 |
0.4 |
-.094 |
1.5 |
2850 |
G1“ |
G1” |
0.4~0.6 |
铸铁 |
1470 |
| 92280-003 |
SK-0.8 |
0.8 |
-.094 |
2.2 |
2850 |
G1“ |
G1” |
0.6~0.9 |
铸铁 |
1750 |
| 92280-004 |
SK-1 |
1 |
-.094 |
3 |
2950 |
1.5G“ |
1.5G“ |
0.2~0.3 |
铸铁 |
2480 |
| 92280-005 |
SK-1.5B |
1.5 |
-.094 |
4 |
2980 |
1.5G“ |
1.5G“ |
0.4~0.5 |
铸铁 |
2620 |
| 92280-020 |
SK-0.15(防爆�) |
0.15 |
-.094 |
0.75 |
2850 |
G1 |
G1 |
0.3~0.5 |
铸铁 |
1750 |
| 92280-021 |
SK-0.4(防爆�) |
0.4 |
-.094 |
1.5 |
2850 |
G1“ |
G1” |
0.4~0.6 |
铸铁 |
2040 |
| 92280-022 |
SK-0.8(防爆�) |
0.8 |
-.094 |
2.2 |
2850 |
G1“ |
G1” |
0.6~0.9 |
铸铁 |
2480 |
| 92280-023 |
SK-1 (防爆�) |
1 |
-.094 |
3 |
2950 |
1.5G“ |
1.5G" |
0.2~0.3 |
铸铁 |
3060 |
| 92280-024 |
SK-1.5B(防爆�) |
1.5 |
-.094 |
4 |
2980 |
1.5G“ |
1.5G“ |
0.4~0.5 |
铸铁 |
3640 |
|
